หลักการและการเลือกใช้
BMS รวมจุดวัดและการควบคุมตามโซนและระบบ เช่น HVAC หรือพลังงาน เหมาะกับการสำรวจความสอดคล้องของตารางใช้งานและภาวะอาคาร การสังเกตค่าไม่ใช่สิทธิ์เขียนคำสั่ง และไม่ควรเปลี่ยนระบบความปลอดภัยหรือทางหนีไฟผ่านงานทดลอง
BMS คือระบบบริหารจัดการอาคาร ส่วน HVAC คือระบบทำความร้อน ระบายอากาศ และปรับอากาศ จุดข้อมูลอาจเป็นค่าที่วัด ค่าตั้ง คำสั่ง หรือสถานะยืนยัน ต้องแยกชนิดก่อนรวมกราฟ การเห็นคำสั่งเปิดไม่บอกว่าพัดลมหรือวาล์วทำงานจริง และค่าในหนึ่งห้องไม่จำเป็นต้องแทนทั้งโซนที่ชื่อคล้ายกัน
BACnet เป็นกรอบการสื่อสารที่มีวัตถุและคุณสมบัติของข้อมูลตามข้อกำหนด ต้องตรวจรุ่นและสิ่งที่อุปกรณ์ใช้จริง การรวมจุดควรรักษาหน่วย คุณภาพ และบริบทตารางเวลา โดยเริ่มอ่านอย่างเดียว การวิเคราะห์พลังงานต้องดูสภาวะอาคารร่วมด้วย ไม่เพิ่มสิทธิ์ควบคุมหรืออ้างความเข้ากันได้ของผลิตภัณฑ์เพียงเพราะมาตรฐานเป็นที่รู้จัก

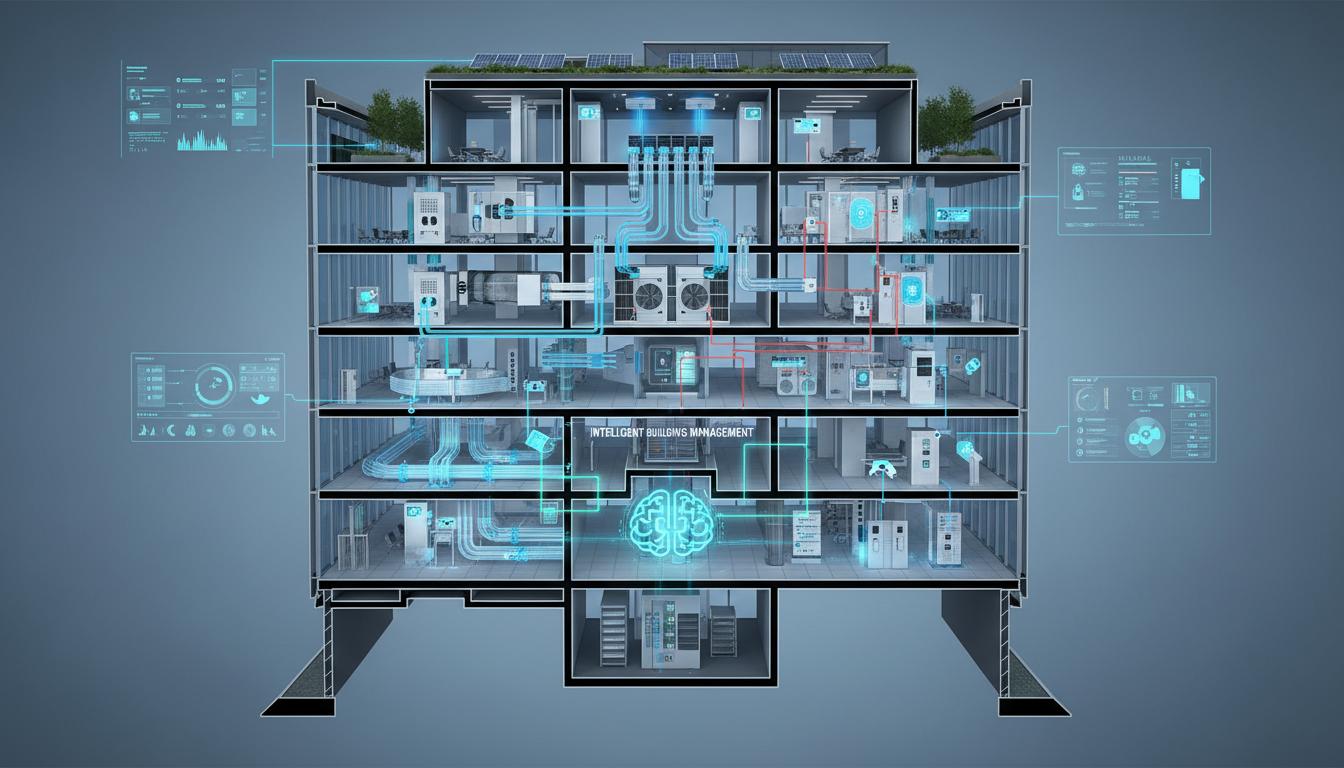

เลื่อนแผนภาพซ้าย–ขวาเพื่อดูรายละเอียดครบทุกส่วน
การออกแบบและข้อมูลที่ต้องเตรียม
ทำ point list ที่ระบุอาคาร ชั้น โซน หน่วย ชนิดค่า และสิทธิ์อ่านเขียน ตรวจ timezone วันหยุด และตารางเดินเครื่อง เริ่มเก็บแบบอ่านอย่างเดียว พร้อมข้อมูลผู้ใช้อาคารและอากาศภายนอกเท่าที่จำเป็นต่อคำถาม
Point list คือทะเบียนจุดที่จับคู่รหัสทางระบบกับชื่อและตำแหน่งที่คนเข้าใจ ให้ผู้ดูแลอาคารยืนยันตัวอย่างแต่ละชนิดกับจอหรือเอกสารที่อนุญาต กำหนดหน่วยอุณหภูมิ พลังงาน และค่าก๊าซแยกกัน ไม่ใช้ชื่อจุดเป็นสูตรแปลงโดยเดา หากตำแหน่งเปลี่ยน ให้เก็บประวัติแทนแก้ชื่อจนข้อมูลเดิมดูเหมือนมาจากจุดใหม่
ตรวจเขตเวลา ตารางวันทำงาน วันหยุด และการเปลี่ยนเวลาที่เกี่ยวข้องก่อนรวมข้อมูลหลายอาคาร บันทึกบริบทใช้งานในระดับที่ตอบคำถามโดยไม่เก็บข้อมูลบุคคลเกินจำเป็น ถ้าต้องเทียบสภาพแวดล้อม ให้จัดฐานเวลาเฉลี่ยเดียวกันและระบุตำแหน่งเครื่องอ้างอิง การสำรวจนี้ต้องไม่ทดลองเปลี่ยนระบบควัน ไฟ หรือทางหนีไฟเพื่อสร้างชุดข้อมูล
กรณีล้มเหลวและข้อจำกัด
ตั้งชื่อจุดไม่ตรงห้องทำให้วิเคราะห์ผิดโซน หน่วยอุณหภูมิต่างกันหรือเวลาออมแสงทำให้กราฟผิด และการวัดจุดเดียวอาจไม่เป็นตัวแทนพื้นที่ การลดพลังงานโดยไม่ดูคุณภาพอากาศอาจสร้างผลเสีย
ตารางเดินเครื่องที่ดูผิดอาจเกิดจากวันหยุดหรือการใช้อาคารพิเศษ ไม่ใช่ข้อขัดข้องเสมอ ค่าเก็บค้างอาจยังแสดงอยู่แม้เครือข่ายขาด ต้องรักษาเวลาวัดล่าสุดและคุณภาพจากต้นทาง หากข้อมูลรวมโซนผิด การวิเคราะห์อาจเสนอให้ตรวจห้องที่ไม่มีปัญหา จึงต้องทวนทะเบียนก่อนสรุปสาเหตุจากกราฟ
ยอดพลังงานลดอาจมาจากอากาศภายนอกหรือจำนวนกิจกรรมที่เปลี่ยน ไม่พิสูจน์ผลของมาตรการที่ทดลอง การใช้เพียงยอดรวมอาจซ่อนช่วงสภาพแวดล้อมไม่เหมาะสม ต้องรายงานค่าที่เกี่ยวกับความสบายและคุณภาพอากาศร่วมกัน การแก้คำสั่งต้องผ่านผู้รับผิดชอบและกระบวนการอาคารเดิม ไม่ใช้ระบบเฝ้าดูเป็นช่องทางควบคุมโดยปริยายหรือแทรกหน้าที่นิรภัย
วิธีทดลองและประเมินผล
ทดสอบ point-to-point เทียบกับจอหน้างานและเอกสารจุด หากเปรียบเทียบพลังงานก่อนหลัง ให้ปรับบริบทอากาศและการใช้อาคาร พร้อมรายงานความสบายและข้อมูลขาด ไม่สรุปผลประหยัดจากยอดรวมคนละฤดูกาล
Point-to-point คือการตรวจจับคู่จุดต้นทางกับข้อมูลปลายทางทีละรายการ ให้ผู้ตรวจอิสระยืนยันตำแหน่ง ชนิดค่า หน่วย และเวลา ไม่ตรวจเฉพาะจำนวนที่ดูปกติ รวมจุดที่ขาดข้อมูลหรือคุณภาพเสียเพื่อยืนยันว่าสถานะถูกส่งต่อ หากไม่มีสิทธิ์ตรวจค่าจริงบางจุด ให้ระบุว่ายังไม่ยืนยัน ไม่ใช้คะแนนจุดอื่นแทน
ตรวจรับโดยแยกความถูกต้องของการเชื่อมข้อมูลกับผลวิเคราะห์การใช้อาคาร หากเปรียบเทียบก่อนหลัง ต้องบอกวิธีจัดบริบทและปัจจัยที่ยังแยกไม่ได้ พร้อมข้อมูลขาดและช่วงสภาพแวดล้อมที่เปลี่ยน มาตรฐาน BACnet และแนวทางด้านอากาศใช้ช่วยจัดความหมายและวิธีทวน ไม่รับรองการประหยัด การรองรับผลิตภัณฑ์ หรือการปฏิบัติตามข้อกำหนดสุขภาพของอาคาร
รายการตรวจทาน
- มี point list พร้อมโซนและหน่วย
- เริ่มสิทธิ์อ่านอย่างเดียว
- ตรวจตารางเวลาและวันหยุด
- ประเมินพลังงานร่วมกับคุณภาพสภาพแวดล้อม
แหล่งอ้างอิงและอ่านต่อ
เอกสารอ้างอิงอธิบายหลักการหรือข้อกำหนดของเทคโนโลยี ไม่ได้แปลว่าผลิตภัณฑ์ได้รับการรับรองหรือรองรับข้อกำหนดทั้งหมด
